SC1601原边反馈 D-GaN控制器

SC1601—高性能QR模式原边控制器

概述

SC1601是一款驱动D-GaN的功率控制器，适用于小功率AC/DC充电器和电源适配器。SC1601采用原边检测和调整的拓扑结构，在应用时无需TL431和光耦。芯片内置恒流 (CC)/恒压(CV)两种控制方式，其典型的控制曲线如图1所示。SC1601控制系统以准谐振（QR）模式工作，减小开关损耗，提高系统效率。在恒流(CC)控制时，最大输出电流和输出功率可以通过CS引脚的限流电阻Rs设定。在恒压控制时，芯片内置恒压采样电路以及高精度的误差比较器参考电压保证了芯片的高性能和高精度。在恒压（CV）控制下，SC1601通过FB引脚的反馈信号调节输出电压， SC1601还内置线损补偿电路保证从空载到满载条件下输出电压的精度。SC1601提供基于自恢复功能的多重保护措施，防止系统损坏，包括逐周期限流保护、VDD过压保护(VDD OVP)、VDD欠压保护(UVLO)、输出过压保护（OVP）、过温保护（OTP）等。

特点

恒压和恒流精度可达5%、原边控制拓扑结构无需TL431和光耦合器、最高工作频率130KHz、适用于驱动D-GaN或MOSFET、QR工作模式、待机小于75 mW、超低的启动电流和工作电流、良好的动态响应、内置高低压补偿、可外部调整的线损补偿、内置原边电感补偿、内置前沿消隐电路（LEB）、集成全面的保护功能和自我恢复功能、VDD欠压锁定(UVLO)、VDD过压保护 (VDD OVP)、逐周期限流保护、过温保护 (OTP)、输出过压保护 (OVP)

应用

离线AC/DC 反激式转换器、手机和数码相机充电器、AC/DC适配器、辅助供电电源、机顶盒电源

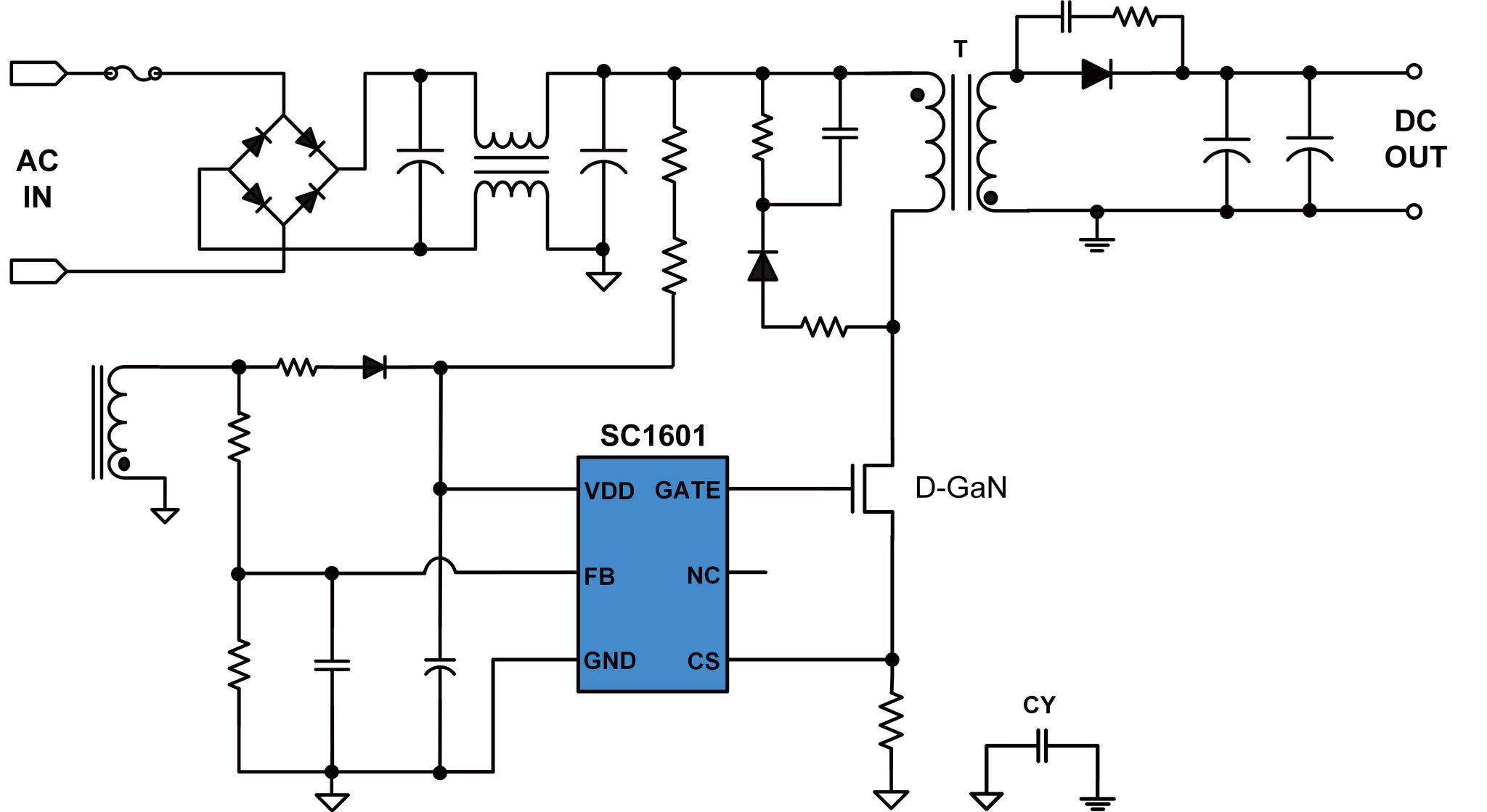

典型应用
