SC2715

SC2715—集成恒流功能的电流模式PWM开关

概述：

SC271X是一款适用于离线反激式转换器的高性能电流模式PWM开关。芯片内置原边恒流控制技术，可简化恒流输出的隔离电源设计。SC271X具有多种工作模式。当负载很轻时，以间歇模式运行，最大限度地减少待机功耗，实现低于75mW的待机功率；低负载和中等负载时，工作在绿色降频模式；满载时, 工作在固定频率模式（65KHz）。这些不同工作模式使得整个负载范围均保持较高的效率。SC271X设计有基于自恢复的丰富保护功能，这些功能包括VDD欠压锁定(UVLO)、VDD过压保护、逐周期电流限制、负载短路保护(SLP)、过载保护(OLP)、过温保护(OTP)、CS脚开路保护等。

特征：

可支持断续模式(DCM)和连续模式(CCM)的原边恒流技术、±5%恒流(CC)精度和±1%恒压(CV)精度、内置650V功率MOSFET、快速动态响应、恒流补偿技术、低于75mw的待机功耗、极低的启动电流和工作电流、绿色节能模式和间歇工作模式、内置抖频功能、固定65KHZ开关频率、内置前沿消隐、内置斜率补偿、VDD欠压锁定（UVLO）、VDD过压保护、逐周期电流限制、过载保护（OLP）、过温保护（OTP）、

应用：

充电器和适配器、电机驱动电源

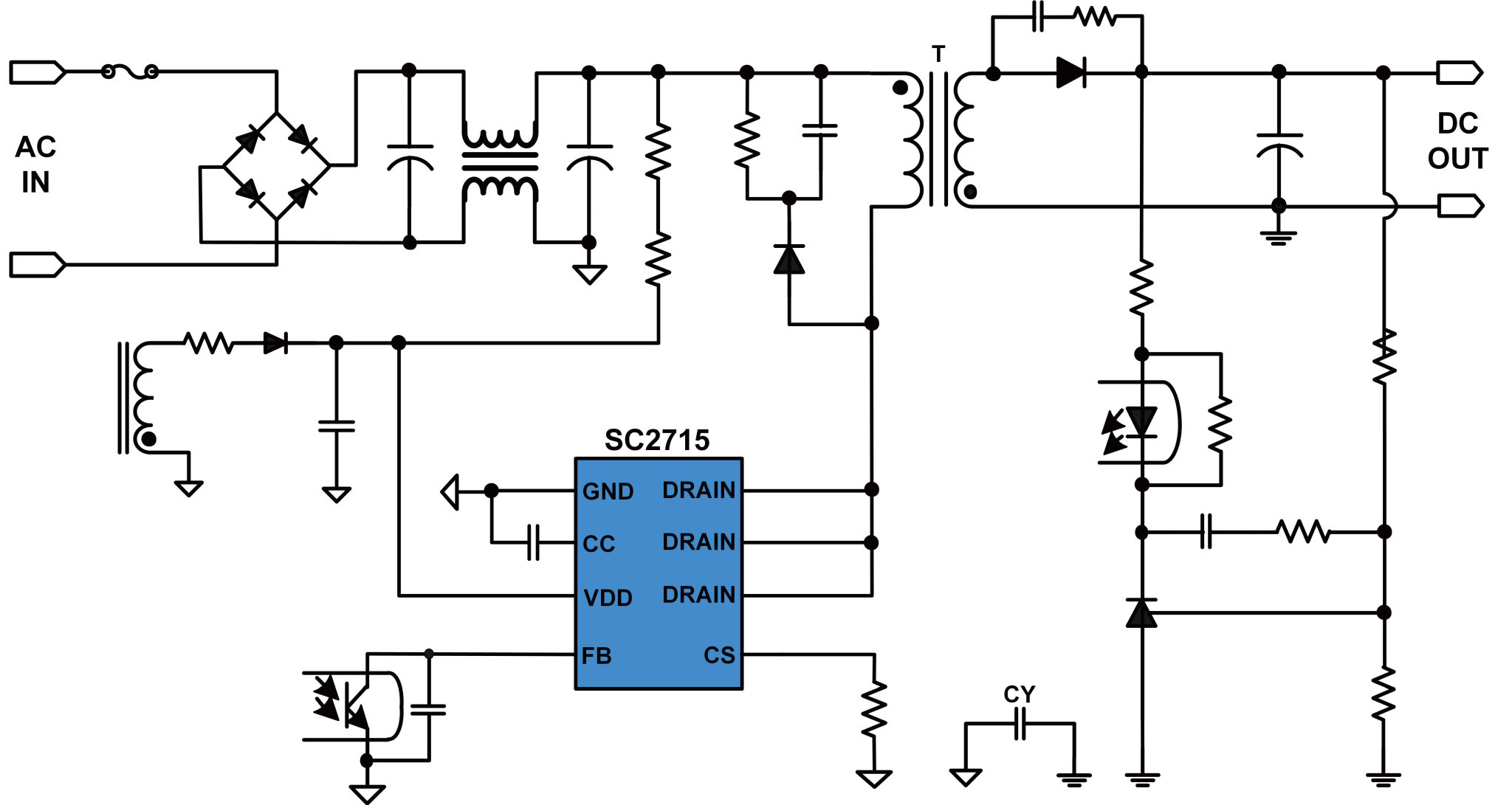

典型应用原理图：

恒流控制模式原理图

恒压控制模式原理图
